Defibrylator schowany w gabinecie BHP na I piętrze, za drzwiami na kod, bez strzałki przy wejściu — formalnie „firma ma AED”. W NZK nikt go nie znajdzie w czasie, który się liczy.
Lokalizacja to nie estetyka korytarza. To czas od zapaści do przyłożenia elektrod. Program PAD (Public Access Defibrillation) stoi na tym samym: urządzenie widoczne, oznakowane, dostępne bez klucza od kierownika.
Co to jest PAD i co z tego wynika dla budynku
PAD to publiczny dostęp do defibrylacji: świadkowie używają AED zanim dojedzie ZRM. W Polsce programy prowadzą miasta, urzędy, fundacje i firmy (m.in. sieci wokół Projektu AED). Nie ma jednej ustawy „AED co 500 m”, jest praktyka:
- miejsce o ruchu ludzi,
- dojście mierzone minutami, nie metrami w projekcie,
- znak, który zrozumie gość z innego kraju,
- urządzenie sprawne 24/7 albo przynajmniej w godzinach, gdy budynek żyje.
Dla zakładu pracy PAD oznacza to samo co dla galerii: pierwszy lepszy świadek ma trafić do szafki bez znajomości planu ewakuacji.
Prawo nie każe wieszać AED w każdym biurze — system PP tak. Rozróżnienie: [czy pracodawca musi mieć AED](https://kams.com.pl/… — wklej URL artykułu o przepisach, jeśli już wisi).
Zasada 3 minut (i kiedy brać 2)
Szansa na skuteczną defibrylację spada o ok. 7–10% z każdą minutą. Stąd w materiałach PAD i wdrożeniach powtarza się:
- do 3 minut od potencjalnego miejsca zapaści do startu AED (przynieść + otworzyć + pady),
- przy dużej hali / kampusie często ok. 2 minuty szybkiego marszu jako próg „stawiamy drugie urządzenie”.
To nie jest przepis z Dz.U. To kryterium projektowe. Mierzysz stoperem od najdalszego stanowiska / trybuny / kasy, nie linijką po korytarzu. Schody, lockery, szlaban na halę i „proszę poczekać na ochronę” wliczają się w te 3 minuty.
Praktyczna konsekwencja:
| Obiekt | Ile AED na start |
|---|---|
| Jedna kondygnacja, open space, recepcja widać z wejścia | 1, przy węźle |
| Hala > kilka tys. m², dwie bramy | 2 (obie bramy / środek ciągu) |
| Biurowiec 6 pięter, jedna szafka na parterze | za mało, jeśli NZK na 5. — windy w evencie nie liczą |
| Kampus, kilka budynków | 1 na budynek albo 1 na klatkę + oznakowanie między obiektami |
| Parking / brama / budowa | osobny punkt outdoor (szafka z klimatem) |
Gdzie wieszać — miejsca, które się sprawdzają
Szukasz węzła, nie „reprezentacyjnej ściany w sali konferencyjnej”.
Dobre punkty:
- recepcja / portiernia (ktoś jest, widać z wejścia),
- skrzyżowanie korytarzy, hol wind, stołówka,
- wejście na halę od strony szatni / ciągu pieszego,
- przy punkcie pierwszej pomocy i apteczce (jeden „wyspa ratunkowa”),
- w obiekcie sportowym: między boiskiem a zejściem z trybun, nie w gabinecie fizjo na zapleczu.
Wysokość: ok. 120–140 cm do klamki / środka szafki — dorosły sięga bez stołka, wózek i niższa osoba też mają szansę. Nie pod sufitem „żeby nie ukradli”.
Dostęp: bez kodu, bez klucza w szufladzie kadrowej. Alarm po otwarciu szafki jest OK. Kłódka bez trybu awaryjnego nie.
Typ obudowy (indoor / heating / GSM) to osobny artykuł: szafki na AED i kategoria szafki.
Gdzie nie wieszać
- gabinet BHP / dyrektor / serwerownia po karcie,
- za zasłoną z kurtkami, za kwiatkiem, nad ekspresem,
- w klatce schodowej ewakuacyjnej tak, że szafka zwęża przejście (kolizja z PPOŻ),
- na elewacji bez szafki z grzaniem (zima zabija baterię — to nie temat znaków, ale lokalizacji),
- wyłącznie w aplikacji „mapa firmy”, bez znaku na ścianie,
- przy jedynym AED na 4. piętrze, gdy 80% ludzi siedzi na produkcji parter.
Test: nowy stażysta z parkingu, bez telefonu. Ma znaleźć szafkę w mniej niż 3 minuty, idąc za zielonymi sercami.
Piktogramy — ISO 7010 E010, nie „własne serduszko”
Międzynarodowy znak lokalizacji AED to ISO 7010 E010 (w polskich zestawach często E10): zielone tło (sygnał ratunkowy, ok. RAL 6032), białe serce z błyskawicą i krzyżem. Tę grafikę zaakceptował też ILCOR jako uniwersalny symbol AED.

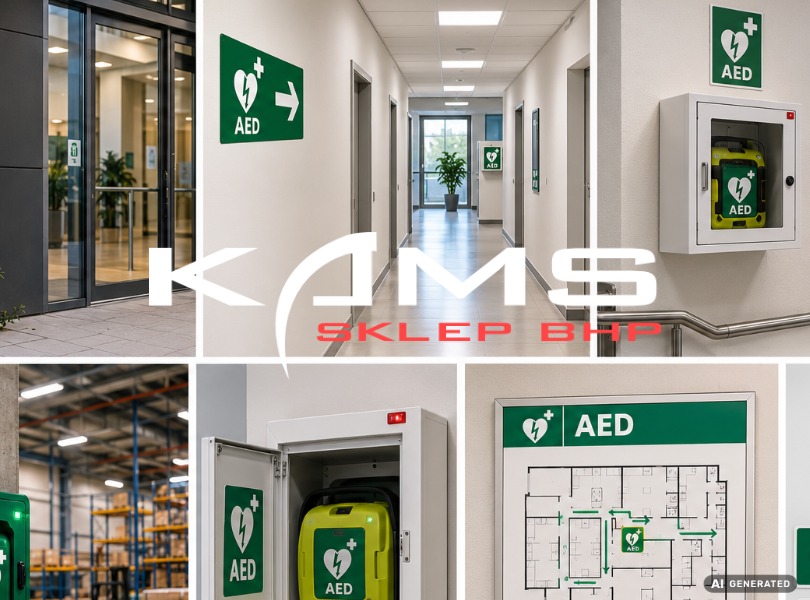

Trzy warstwy, inaczej znak przy szafce nic nie daje:
- Przy wejściu do budynku / hali — „tu jest AED” (E010 + ewentualnie napis AED).
- Na drodze — tabliczki kierunkowe ze strzałką + E010 na skrzyżowaniach, przy schodach, za zakrętem.
- Na szafce — E010 duże, czytelne z 10–15 m; w nocy podświetlenie szafki albo piktogram fotoluminescencyjny.
Nie pisz na znaku całego słowa „defibrylator” jako jedynego przekazu — z daleka ginie. Skrót AED + piktogram.
Błędy, które zabijają czas:
- stary czerwony piorun / krzyż bez serca,
- naklejka 5×5 cm na szafce w 40-metrowym holu,
- znak zasłonięty roll-upem HR,
- strzałki w lewo, szafka w prawo,
- tylko angielski opis bez E010.
Znak E010 możesz zestawić ze znakiem apteczki (E003) przy tym samym punkcie PP — dwa piktogramy obok siebie, nie jeden „kombajn” wymyślony w Canvie.
Mini-audyt przed wierceniem otworów
- Weź plan kondygnacji. Zaznacz miejsca, gdzie ludzie się gromadzą i gdzie jest wysiłek (hala, siłownia, schody).
- Od każdego takiego punktu idź stoperem do kandydata na szafkę. Powyżej 3 minut → drugi AED albo inny hak.
- Sprawdź, czy punkt żyje po 17:00 i w sobotę. Jeśli parking nocny jest pełen, a hol zamknięty — rozważ szafkę od strony zewnętrznej (już z klimatem).
- Zaplanuj E010: wejście → 2–3 strzałki → szafka.
- Wpisz lokalizację do instrukcji PP i, jeśli obiekt publiczny, na mapę miejską / Ratuj z Sercem / lokalny PAD.
- Pokaż miejsce ochronie i recepcji. Oni są pierwszym „GPS-em” dla gościa.
Po montażu
Oznakowanie bez sprawnego sprzętu jest ozdobą. Po powieszeniu: zielony wskaźnik, daty elektrod, kto raz w miesiącu patrzy na szafkę — konserwacja. Po akcji: nowe pady i notatka, zanim szafka wróci do obiegu.
Podsumowanie
| Pytanie | Odpowiedź robocza |
|---|---|
| Gdzie? | Węzeł widoczny z ciągu, nie gabinet |
| Jak daleko? | Do ~3 min (przy dużym obiekcie bliżej 2 min marszu) → inaczej drugi AED |
| Jak wysoko? | 120–140 cm |
| Jaki znak? | ISO 7010 E010 + strzałki na drodze + znak na szafce |
| Zamek? | Alarm tak, klucz u szefa nie |
| Jeden na wieżowiec? | Rzadko wystarczy |
Sprzęt i obudowy: AED, szafki. Przy kilku halach albo kampusie — szkicujecie plan, my dobieramy liczbę punktów, nie „najdroższą kapsułę na jedną ścianę”.
FAQ
- Czy AED musi wisieć przy każdej gaśnicy? — Nie. Gaśnica jest gęściej; AED liczy się minutami do najdalszego stanowiska.
- Czy wystarczy pin w Google Maps? — Nie. W stresie idziesz za zielonym sercem na ścianie.
- Parter czy każde piętro? — Parter + węzły; każde piętro, gdy stoper z góry przekracza próg 3 min.
Uwaga
Tekst edukacyjny i organizacyjny. Nie zastępuje kursu RKO/AED, instrukcji modelu, regulaminu obiektu, wymogów organizatora imprezy ani porady medycznej. Dobór sprzętu w KAMS to oferta handlowa, nie zalecenie kliniczne.
